距離の計測

DjVuブラウザプラグインでは、画像上の2点間の距離を測ることができます。例えば、文書上に表示された2つのアパート間の距離を計測したり、地図上の2点間の距離を測ったりということに利用できます。

※定規は見開き表示中には利用できません。

定規の調整

定規でピクセル単位以外の単位で距離を計測する場合には、はじめに、定規のスケールを調整する必要があります。定規のスケールは、地図の縮尺、ミリメートルやインチなどによる単位変換、または、画像上の特定の長さ(現在選択されている部分)を元に設定することができます。

多くの地図では、距離の単位は縮尺(N:M)という方法で表現されます。縮尺による調整の場合、この縮尺を入力します。

※DjVuに変換する過程で、印刷された地図の縮尺が正しくDjVuに反映されていないことがあります。この場合、縮尺を使って距離を計測することはできません。この場合には、「現在選択されている部分」を利用して距離計測を調整してください。

縮尺と単位変換の機能はお互いに同期されています。そのため、縮尺による設定を行うことによって、単位変換で利用する値を知ることができます。例えば、1:25000という縮尺を入力して、OKをクリックすると、次にダイアログを開いたときには、単位変換の対応する値を得ることができます。

2つの単位系を使って定規を調整することができます。例えば、1インチが40マイルに相当することが分かっている場合には、この関係をそのまま入力することができます。

1.メニュー、あるいはコンテキストメニューから、メジャー(M) > 定規の調整(C)…を選択すると、調整ダイアログが表示されます。

2.「単位変換」が選択されていない場合には、「単位変換」を選択します。

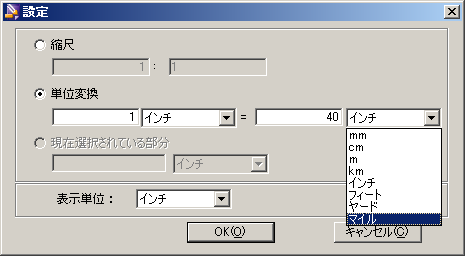

3.下記のように、単位間の対応を「1 インチ = 40 マイル」という形式で入力します。

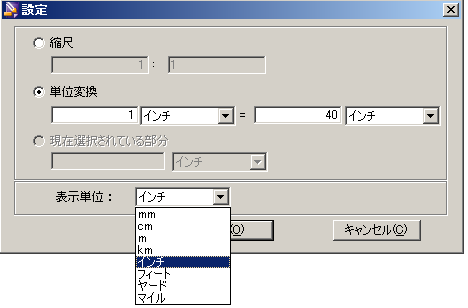

4.必要であれば、表示単位を設定します。(※縮尺は表示単位には影響しません)

5.OKをクリックします。

縮尺と単位変換の機能はお互いに同期されています。そのため、単位変換による設定を行うことによって、縮尺で利用する値を知ることができます。例えば、1インチ = 1マイルという縮尺を入力して、OKをクリックすると、次にダイアログを開いたときには、単位変換の対応する値を得ることができます。

画像上の特定の長さを定規で選択することによって、縮尺を設定することができます。

定規をツールバーから選択します。(または、コンテキストメニューからメジャー(M) > 定規(C)…を選択します。)そうすると、カーソルが定規に切り替わります。

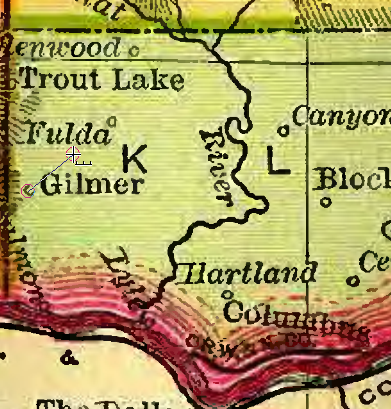

画像の上の長さが分かっている物体の上でマウスをドラッグします。

3. メニュー、あるいはコンテキストメニューから、メジャー(M) > 定規の調整(C)…を選択すると、調整ダイアログが表示されます。

4. 「現在選択されている部分」が選択されていない場合には、「現在選択されている部分」を選択します。

現在選択している物体のサイズを入力します。

5. 必要であれば、表示単位を設定します。(※縮尺は表示単位には影響しません)

6. OKをクリックします。

デフォルトでは、距離はピクセル数で表示されます。

定規の調整が完了すれば、任意の2点間の距離を測ることができるようになります。

定規をツールバーから選択します。(または、コンテキストメニューからメジャー(M) > 定規(C)…を選択します。)そうすると、カーソルが定規に切り替わります。

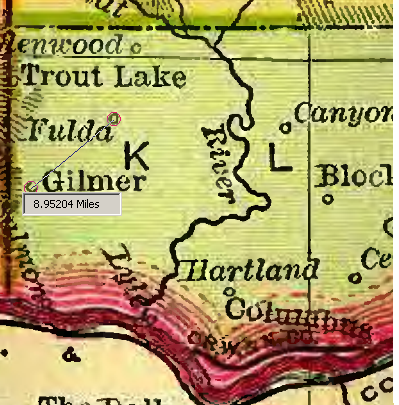

画像の上の任意の場所から他の場所までドラッグを行います。下記の例では、GilmerからFuldaにかけての距離を計測しています。
